Cómo el desplazamiento provoca cambios de voltaje inducidos en los LVDT para la detección de posición

Los sensores de desplazamiento de transformador diferencial (LVDT) son dispositivos de precisión que se utilizan para medir el desplazamiento lineal en diversas aplicaciones industriales. Estos sensores, fabricados por Shenzhen Soway Technology Development Co., Ltd. , se utilizan ampliamente en industrias como la aeroespacial, la de maquinaria, la construcción y la ingeniería química. Su función principal reside en su capacidad para convertir el desplazamiento mecánico en señales eléctricas mediante el principio de inducción electromagnética. Este artículo se centra en cómo el desplazamiento provoca cambios de tensión inducidos en los sensores de desplazamiento de transformador diferencial (LVDT), lo que permite una detección precisa de la posición.

El principio de inducción electromagnética en sensores de desplazamiento de transformadores diferenciales (LVDT)

Los sensores de desplazamiento de transformador diferencial (LVDT) funcionan según el principio de inducción electromagnética. Constan de una bobina primaria y dos bobinas secundarias enrolladas en un cilindro hueco. Un núcleo ferromagnético móvil, a menudo llamado armadura, se inserta en el cilindro hueco. La bobina primaria se excita mediante una fuente de corriente alterna (CA), que induce voltajes en las bobinas secundarias.

Cómo afecta el desplazamiento al voltaje inducido en sensores de desplazamiento de transformadores diferenciales (LVDT)

La clave del funcionamiento de los sensores de desplazamiento de transformadores diferenciales (LVDT) reside en cómo la posición del núcleo móvil afecta las tensiones inducidas en las bobinas secundarias. Cuando el núcleo se encuentra exactamente en el centro del sensor de desplazamiento de transformador diferencial (LVDT), la conexión de flujo magnético entre las bobinas primaria y secundaria es simétrica. Esto da como resultado la inducción de tensiones iguales y opuestas en ambas bobinas secundarias. La tensión de salida diferencial, que es la diferencia entre las tensiones de las dos bobinas secundarias, es cero en esta posición central.

Sin embargo, cuando el núcleo se desplaza del centro, se altera la simetría del enlace de flujo magnético. Esto provoca un cambio en las tensiones inducidas en las bobinas secundarias. La tensión inducida en la bobina secundaria más cercana al núcleo aumenta, mientras que la tensión en la otra bobina secundaria disminuye. La tensión de salida diferencial, que es la diferencia entre estas dos tensiones, cambia proporcionalmente al desplazamiento del núcleo.

Detección de posición mediante medición de tensión en sensores de desplazamiento de transformadores diferenciales (LVDT)

La tensión de salida diferencial es directamente proporcional al desplazamiento del núcleo. Al medir esta tensión, se puede determinar la posición exacta del núcleo con respecto al centro. La relación entre el desplazamiento y la tensión inducida es lineal, lo que confiere a los sensores de desplazamiento de transformador diferencial (LVDT) una alta precisión para la detección de posición.

Por ejemplo, si la tensión de salida diferencial es positiva, indica que el núcleo se ha desplazado hacia un lado, mientras que una tensión negativa indica movimiento hacia el otro. La magnitud de la tensión indica la magnitud del desplazamiento. Esta relación lineal permite que los sensores de desplazamiento de transformadores diferenciales (LVDT) proporcionen mediciones precisas de desplazamiento lineal, elongación, vibración y otros parámetros relacionados con la posición.

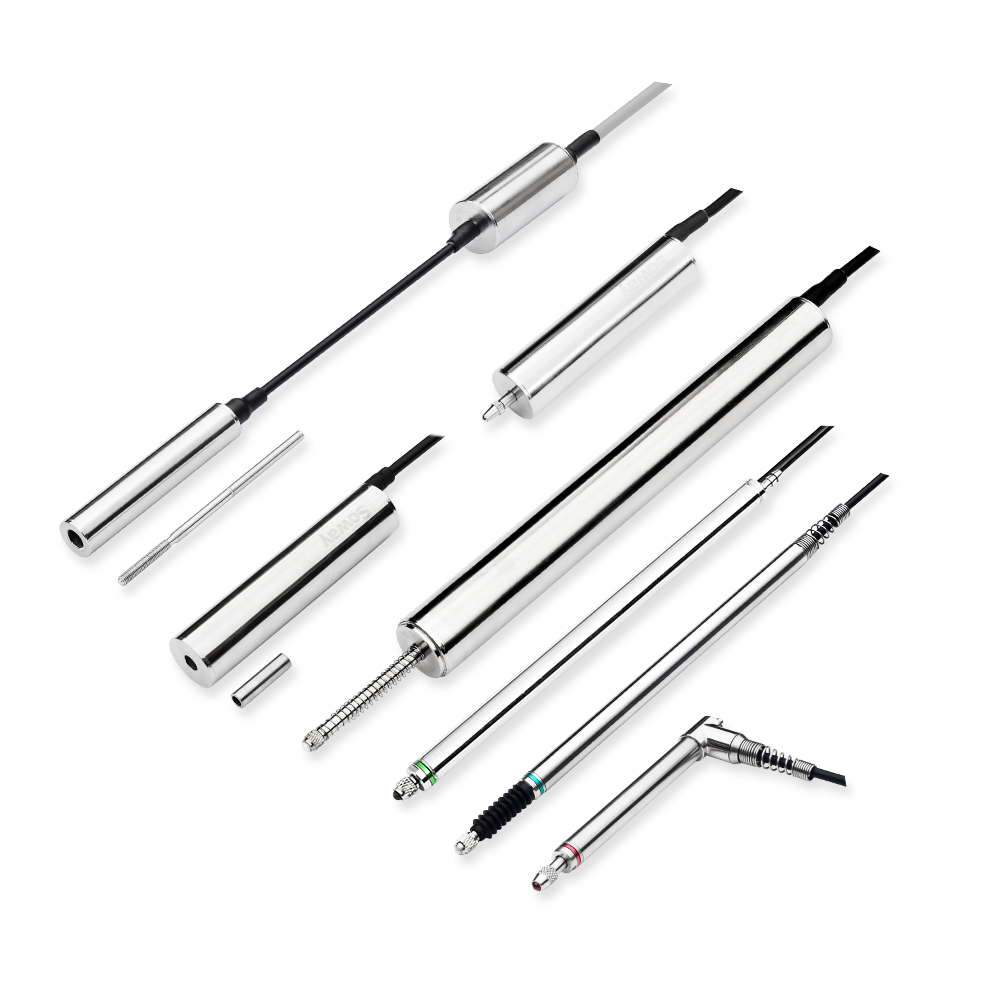

Shenzhen Soway Technology Development Co., Ltd. ofrece una gama de sensores de desplazamiento de transformador diferencial (LVDT), incluyendo los modelos de tipo dividido serie SDVG20, de tipo rebote serie SDVB20, neumáticos SDVN8-4 y de pluma serie SDVH8. Estos modelos están diseñados para satisfacer diversas necesidades industriales, proporcionando alta precisión y fiabilidad en la detección de posición.
