Sensor de posición
El interruptor de proximidad magnético es un término general para los sensores que reemplazan los métodos de detección por contacto, como los interruptores de límite, y que detectan objetos sin contacto. Detectan el movimiento y la presencia de objetos y los convierten en señales eléctricas. Los productos que también detectan la proximidad de objetos y la presencia o ausencia de objetos cercanos sin contacto se denominan "interruptores de proximidad". Estos sensores se componen de inducción magnética, capacitancia electrostática, ultrasonidos, fotoeléctricos y Hall, entre otros. Se utilizan ampliamente en aplicaciones de alarma de posición en automóviles, hogares inteligentes, sistemas de seguridad y control industrial.
Alta estabilidad, alta confiabilidad y alta consistencia.
Múltiples rangos de sensibilidad del campo magnético, compatible con disparador magnético
Buena hermeticidad y larga vida útil.
Color de carcasa personalizable, dirección de salida, cables, terminales, etc.
-
Aplicaciones
-
Parámetros básicos
-
Dimensiones
-
Modelo
-
Solicitar una cotización
-

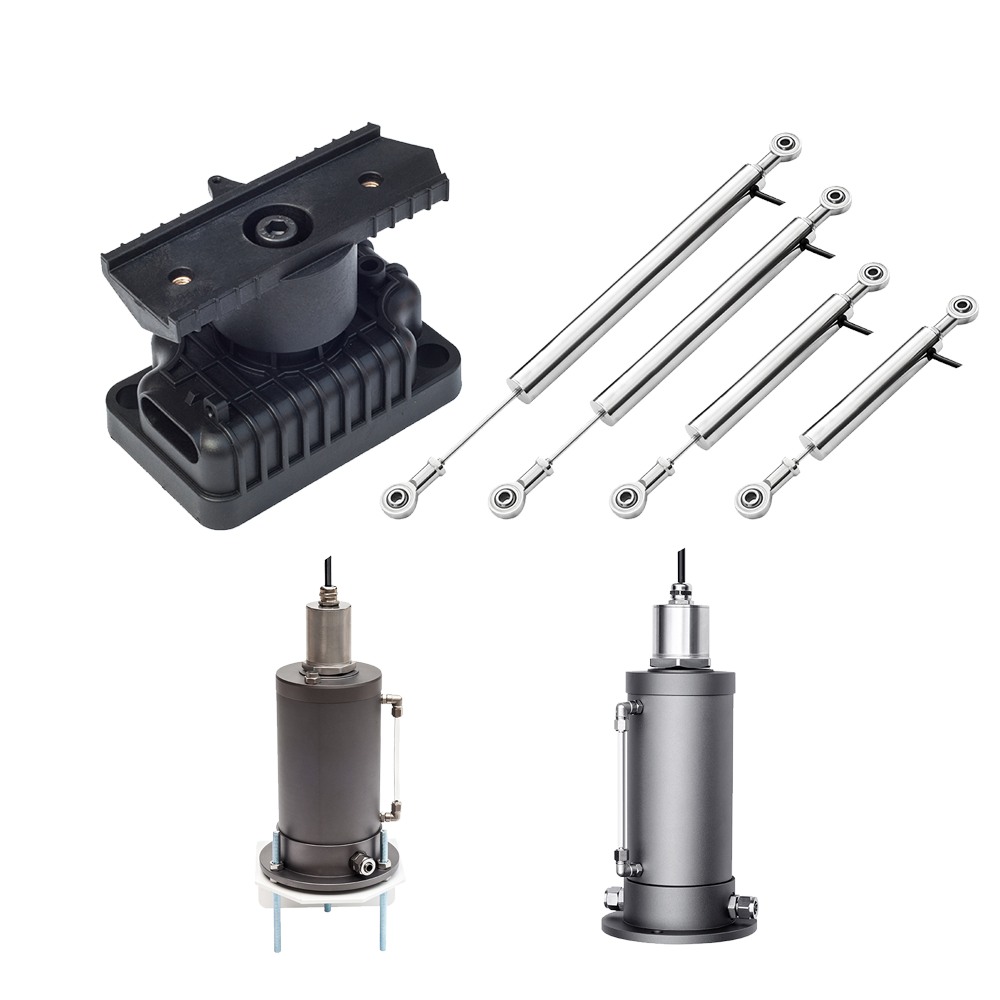

Productos relacionados
APLICACIONES
-
-
Automobile industry -
Security alarm -
Industrial position control alarm
PARÁMETROS BÁSICOS
| Serie de productos | Serie SP11 | Serie SP12 | Serie SP13 | PX113 | SP119 | SP1191 | SP11G | SP11H-1 | SP11T | ||
| Estilo estructural | Independiente, magnético en la parte posterior | ||||||||||
| Material objetivo de la unidad | Imán o metal ferromagnético | ||||||||||
| Formulario de contacto de salida | Resorte magnético tipo normalmente abierto, resorte magnético de una sola hoja de doble tiro | ||||||||||
| Potencia máxima de conmutación | 10 W | 70 W | 5 W | 100 W | |||||||
| Voltaje máximo de conmutación (CC) | 200 V | 200 V | 175 V | 500 V | |||||||
| Voltaje máximo de conmutación (CA) | 100 V | 250 V | 125 V | ||||||||
| Corriente máxima de conmutación (CC) | 500 mA | 1000 mA | 400 mA | CC 3 A (24 V) | |||||||
| Corriente máxima de conmutación (CA) | 500 mA | 1000 mA | 280 mA | ||||||||
| Tensión mínima de ruptura | 200 V CC | 400 V CC | 200 V CC | 1000 V CC | |||||||
| Corriente de carga máxima | 1.0A | 1,75 A | 0,5 A | 4.0A | |||||||
| Impedancia máxima de contacto | 300 mΩ | 300 mΩ | 300 mΩ | 1Ω | |||||||
| Impedancia mínima de aislamiento | 106 MΩ | 106 MΩ | 106 MΩ | 106 MΩ | |||||||
| Rango de temperatura de trabajo | -20～80℃ | -20～80℃ | -20～80℃ | -20～80℃ | |||||||
| Vida útil | 10 6 veces | 10 6 veces | 10 6 veces | 10 6 veces | |||||||
| Serie de productos | Serie SPH1 | Serie SPH3 | SPH19 | SPH1G | SPH318 |
| Estilo estructural | Independencia (polaridad completa, unipolar, tipo pestillo), tipo magnético posterior | ||||
| Material objetivo de la unidad | Imán o metal ferromagnético | ||||
| Distancia de acción | Determinado por los materiales y características que impulsan el objetivo. | ||||
| Voltaje de trabajo | 3 V ～ 26 V | ||||
| Señal de salida | Salida OC | ||||
| Señal de salida | Salida de corriente de dos cables o salida OC de tres cables (se requiere especificar la salida de voltaje) | ||||
| Corriente de salida (máx.) | 20 mA | ||||
| Tensión de ruptura de salida | 30 V | ||||
| Nota 3 sobre características de protección | Protección contra inversión de potencia, protección contra cortocircuitos, protección contra sobrecargas. | ||||
| Punto de operación (Máx.) | 150GS Nota 4 | ||||
| Punto de liberación (Min) | Nota 4 10GS | ||||
| Ventana de histéresis (típica) | Nota 4 10GS | ||||
| Frecuencia de trabajo (máx.) | 10 kHz | ||||
| Resistencia al impacto | 500 m/s (50 G) 10 veces en cada una de las direcciones X, Y y Z | ||||
| Antivibración | 10-55 Hz (amplitud 1,5 mm), 2 horas cada una en las direcciones X, Y y Z | ||||
| Grado de protección | IP67 | ||||
| Rango de temperatura de trabajo | -20～80℃ | -20～100℃ | -20～80℃ | ||
| Vida útil | 10 6 veces | ||||
PARÁMETROS BÁSICOS

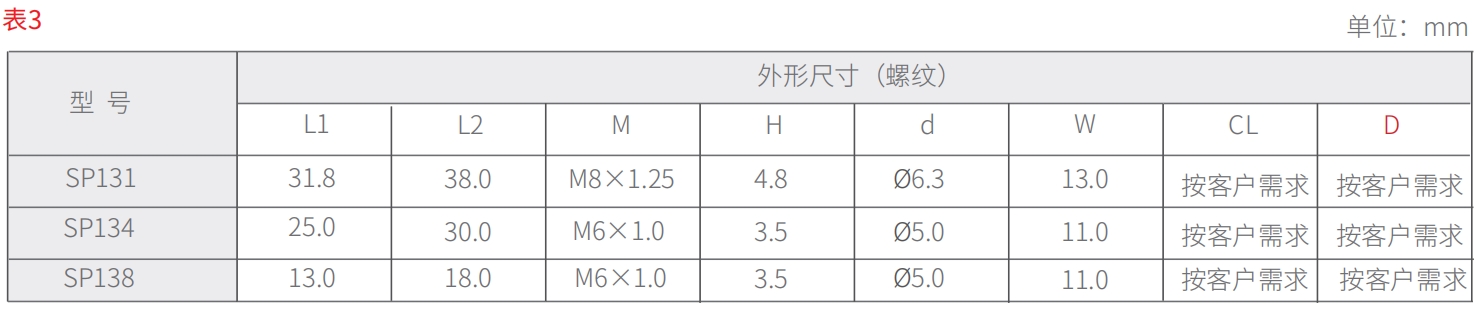

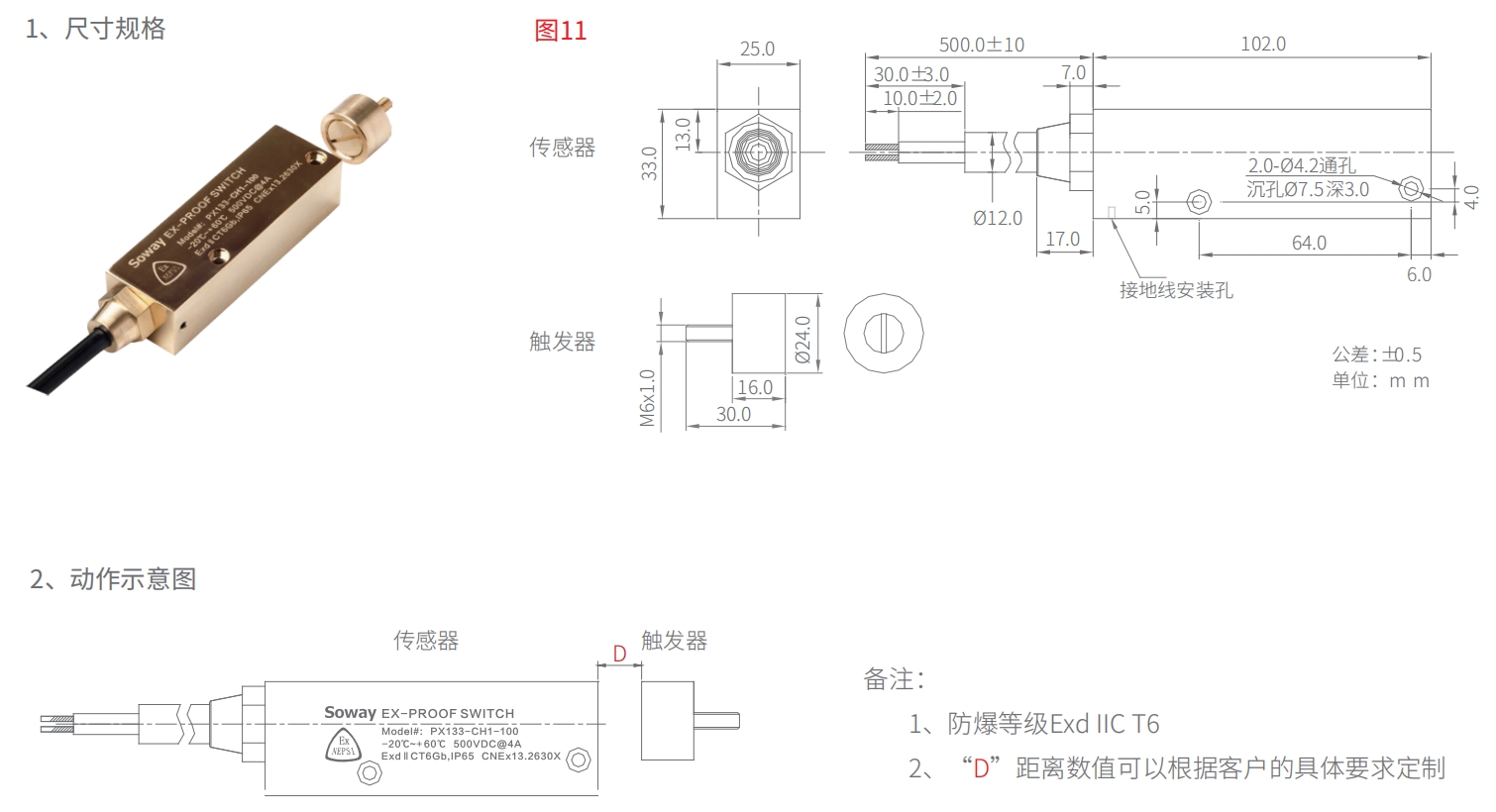

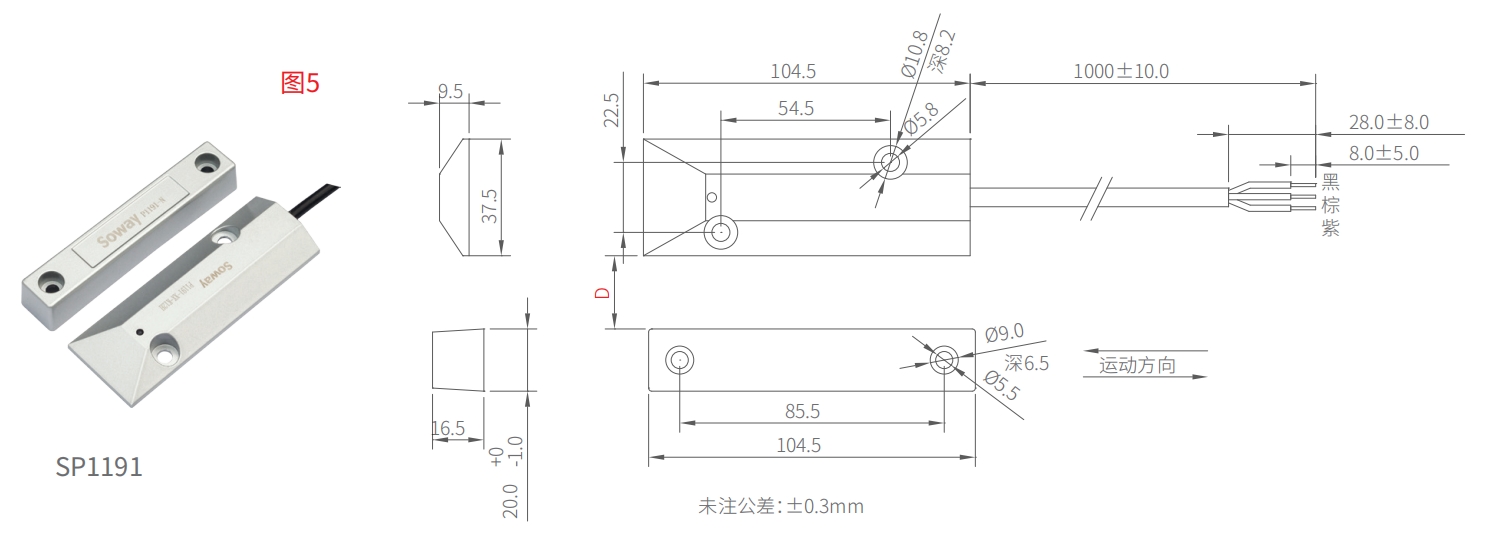

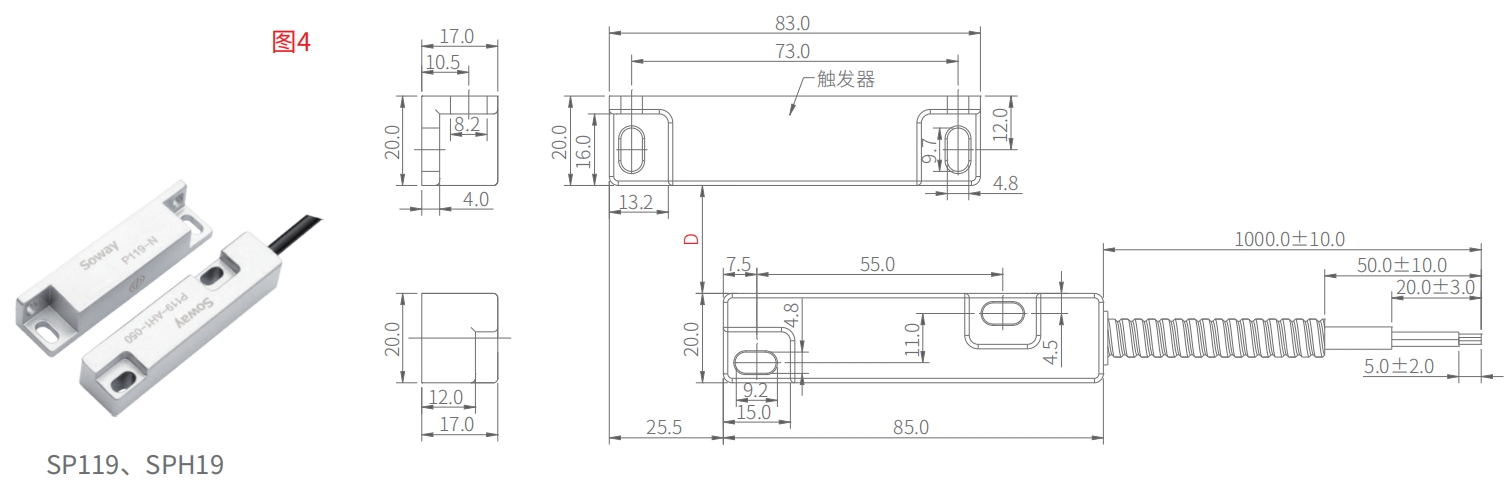

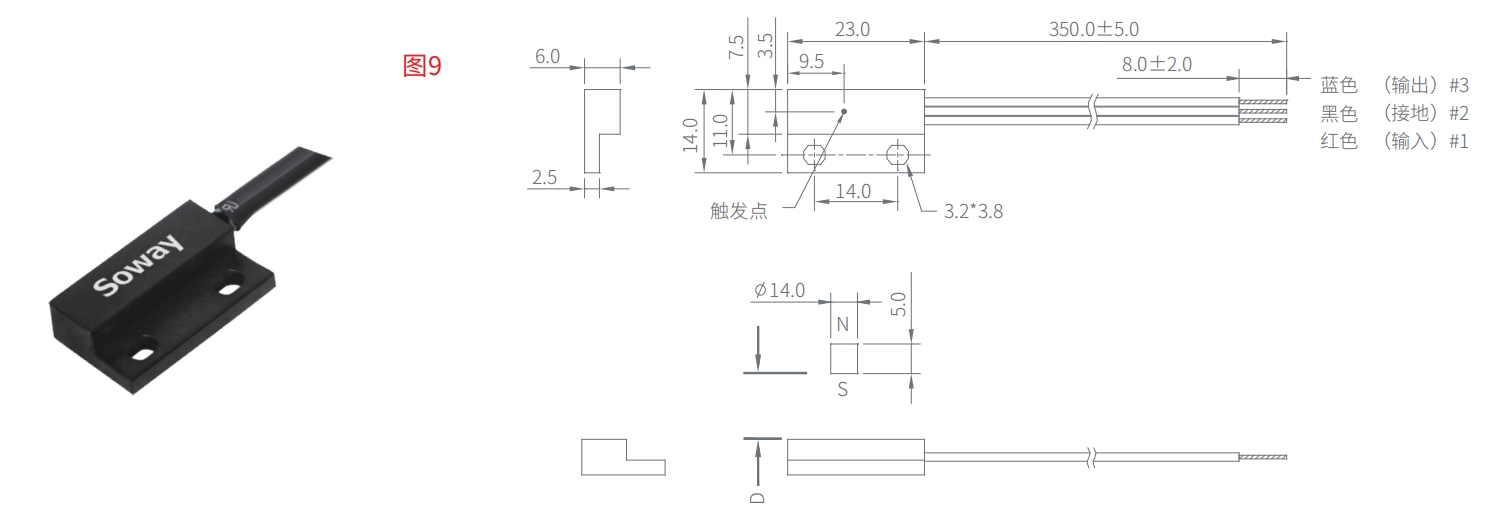

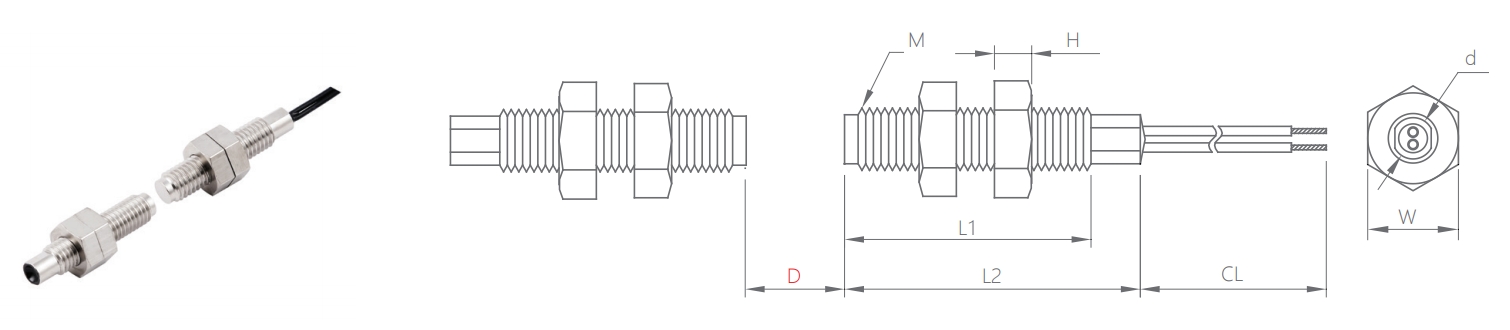

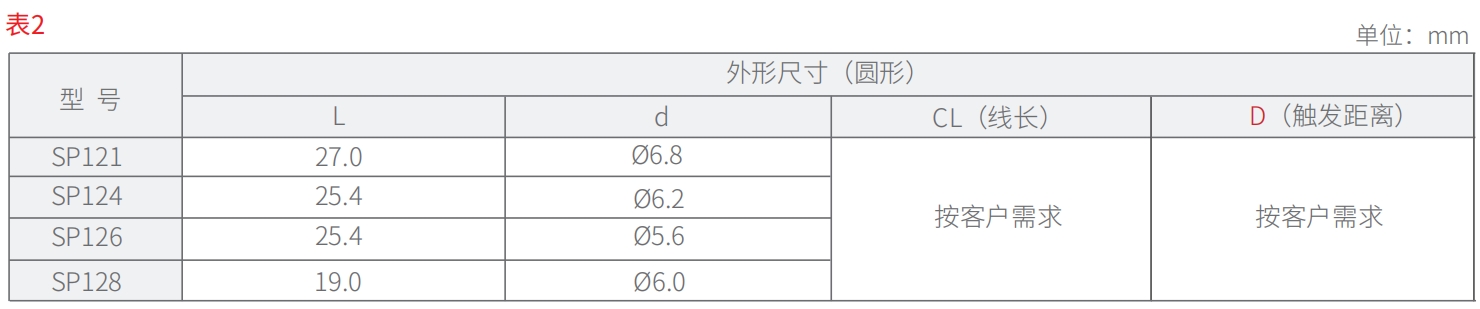

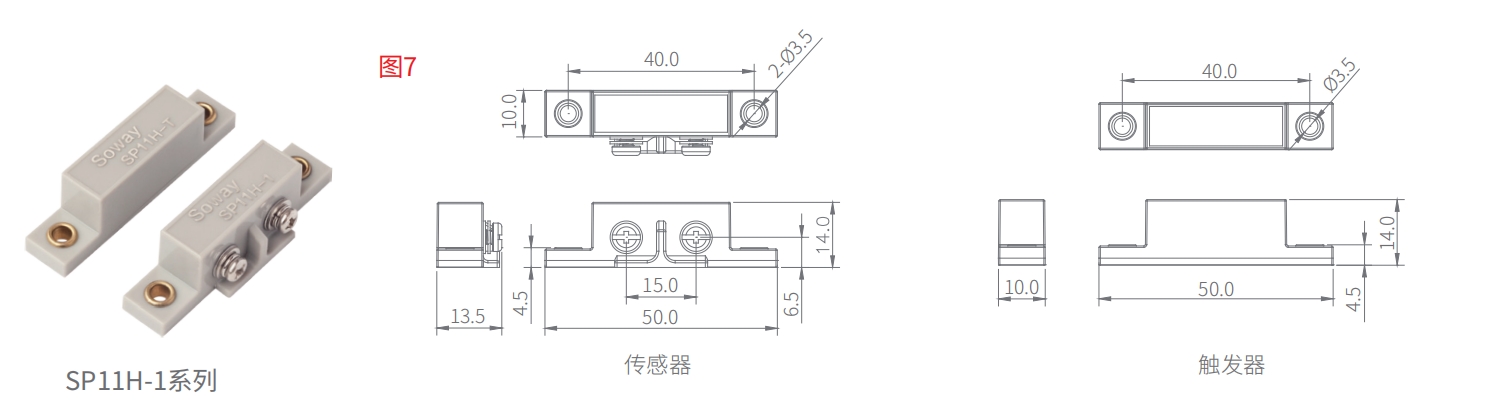

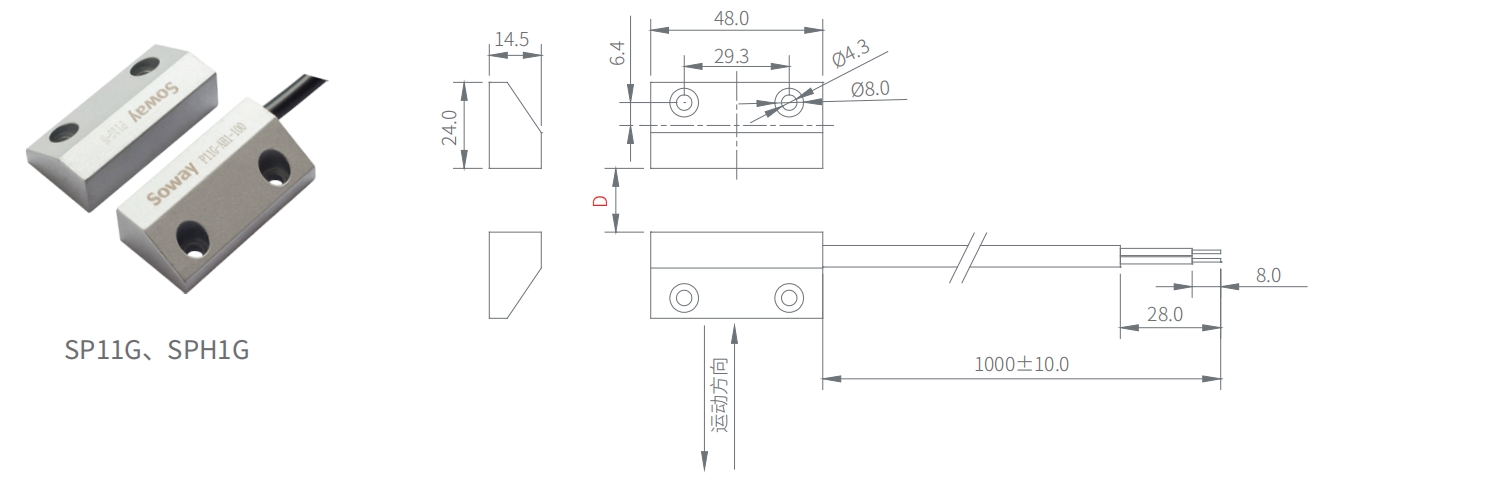

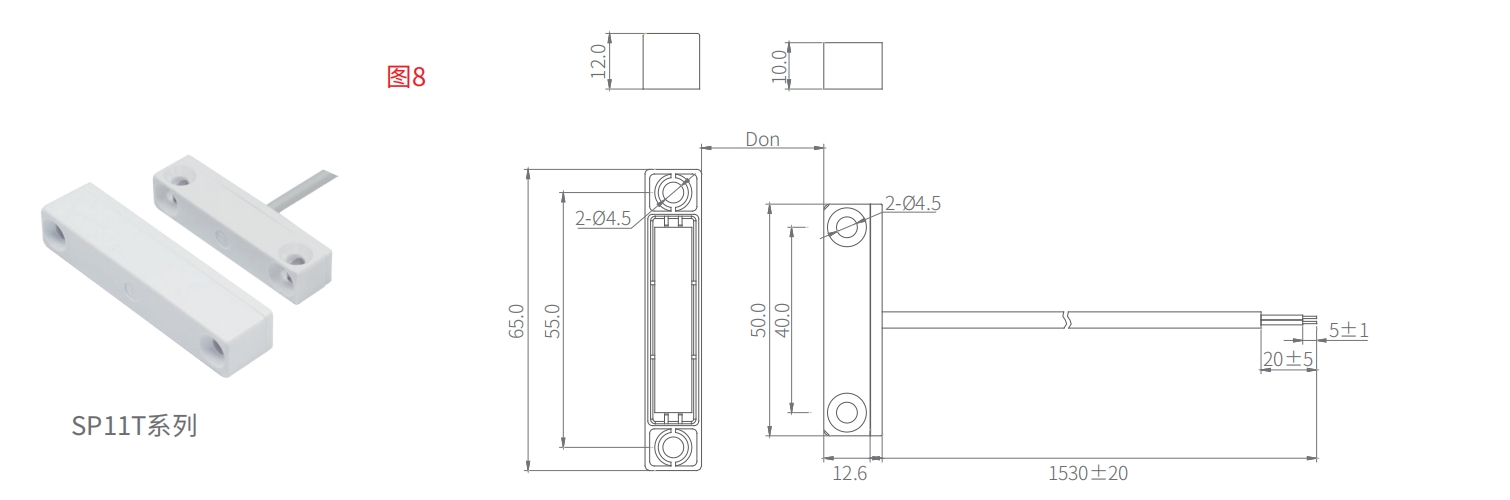

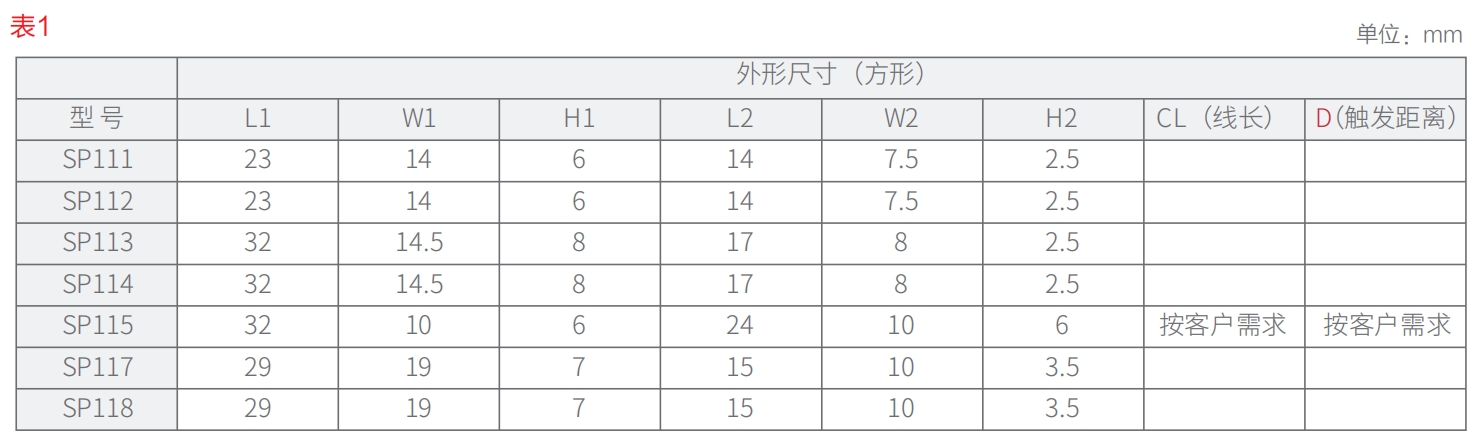

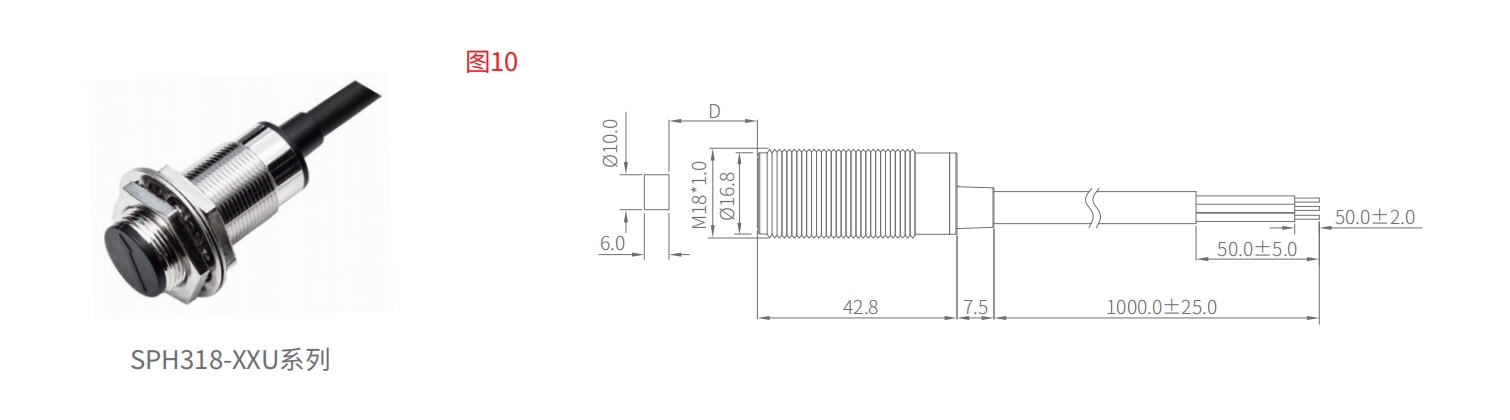

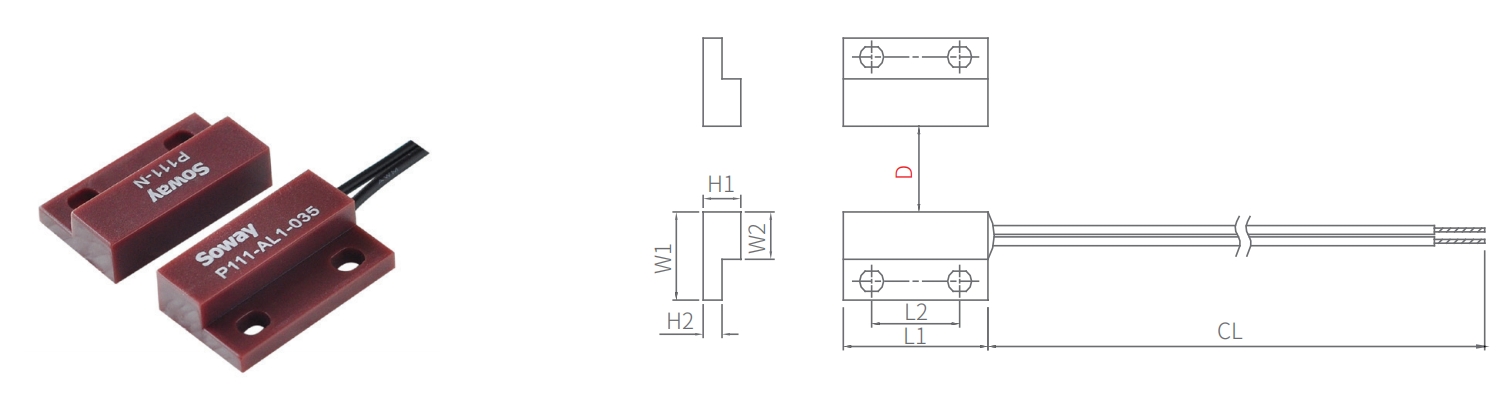

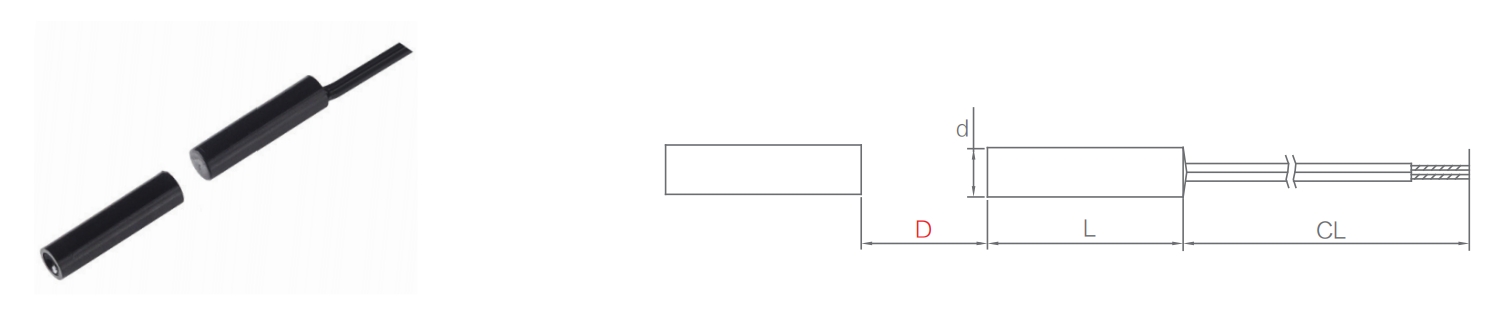

DIMENSIONES
