Sensor de presión
Sensor de presión

El sensor de presión de la serie SYP utiliza galgas extensométricas metálicas o semiconductoras fijadas a la superficie de un elemento elástico. Cuando magnitudes físicas como fuerza, par, velocidad, aceleración y caudal actúan sobre el elemento elástico, se producen cambios en la tensión y la deformación del elemento, lo que a su vez provoca cambios en la resistencia de la galga extensométrica. El cambio de resistencia se procesa mediante un circuito y se emite como una señal eléctrica, que constituye el principio de funcionamiento de un sensor de deformación por resistencia. El sensor de presión de la serie SYP utiliza componentes de alta precisión, y el circuito integrado convierte la señal de milivoltios emitida por el sensor bajo presión en una señal de salida de corriente o voltaje estándar. La estructura adopta un proceso de soldadura integrado de acero inoxidable para garantizar que el producto funcione de forma estable durante mucho tiempo en condiciones de trabajo adversas.

El sensor de presión a prueba de explosiones de la serie SYP250E es un producto diseñado específicamente para condiciones de trabajo peligrosas con riesgo de explosiones. Este producto incluye dos tipos de protección: a prueba de explosiones de seguridad intrínseca y a prueba de explosiones, ambos con certificación de protección contra explosiones del Centro Nacional de Supervisión e Inspección de Calidad de Productos Eléctricos a Prueba de Explosiones.


Buenas características de temperatura ultrabaja, funcionamiento estable a -40 grados Celsius.

Amplio rango, resistente a interferencias de radiofrecuencia, señal estable.

Fuerte capacidad de sobrecarga (4 veces), antivibración, antiimpacto, anticaída de rayos.

Amplia selección de sondas, adecuadas para entornos de alta y baja temperatura, corrosivos e impermeables.

APLICACIONES
  • Measurement of various non corrosive gases
    Measurement of various non corrosive gases
  • Engine pressure detection
    Engine pressure detection
  • Hydraulic mechanism pressure detection
    Hydraulic mechanism pressure detection
  • Channel pressure detection
    Channel pressure detection
PARÁMETROS BÁSICOS
Serie de productosSYP030SYP210SYP240HSYP250TSYP250ESYP265LSYP25K
SolicitudPequeñas ocasionesAire acondicionado del cocheControl hidráulicoUbicación de protección contra rayosLugar a prueba de explosionesMedición de nivelControl de alarma
Medio de mediciónDiversos líquidos, gases o vapores compatibles con acero inoxidable 316 o 304
Rango de mediciónPresión manométrica 0,01 MPa ~ 250 MPa, presión absoluta 0,1 MPa ~ 250 MPa, vacío 0 ~ -0,1 MPa
Presión de sobrecarga2 veces la escala completa o 300 MPa (lo que sea menor)
Señal de salida4-20 mA CC (sistema de dos cables); 0 a 5 V CC, 0 a 10 V CC (sistema de tres cables) Modbus (RS232 o RS485)Salida de conmutación
Voltaje de suministro9-36 VCC (sistema de dos cables), 24 ± 5 ​​VCC (sistema de tres cables)
Temperatura media-30~+85℃
Temperatura ambiente-20~+85℃
Temperatura de almacenamiento-40~+90℃
Humedad relativa≤95%(40℃)
Tiempo de subidaHasta el 90 % de FS en ≤ 5 milisegundos
ExactitudNivel 0,5, 0,25 (incluidos errores integrales como no linealidad, repetibilidad e histéresis)
Deriva de temperatura≤± 0,05 % FS/℃ (rango de temperatura -20~85 ℃, incluidos los efectos de la temperatura en cero y rango)
Rango de compensación de temperatura0~70℃
EstabilidadTípico: ± 0,1 % FS/año; Máximo: ± 0,2 % FS/año
Material de contacto dieléctricoacero inoxidable 304 o 316
Material de la carcasaAcero inoxidable 304 o 316, cuando se utiliza el tipo industrial, la carcasa está hecha de aleación de aluminio pintada con aerosol.
Método de instalaciónInstalación roscada
Conexión de presiónRoscas externas M20x1,5, M12x1, G1/4, G1/2, etc.

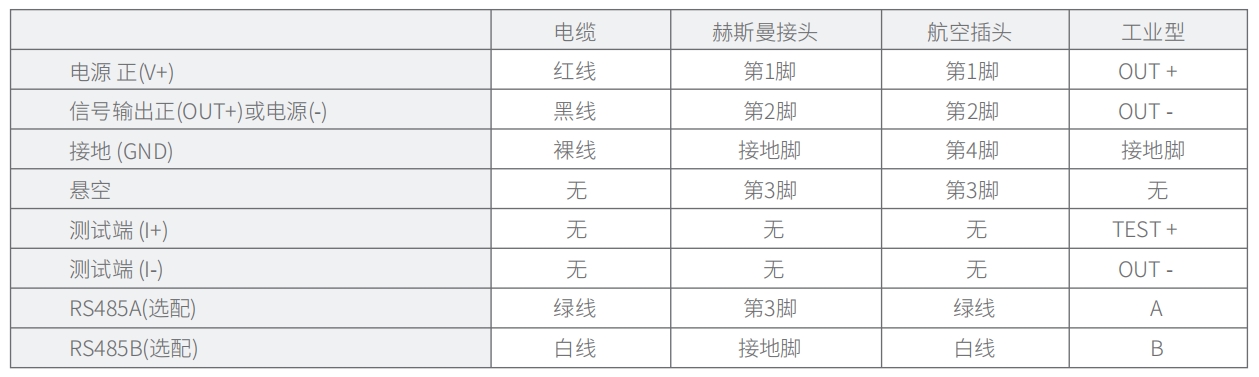

Conexión eléctricaCable blindado de cuatro núcleos, enchufe de aviación, conector Hirschman, etc.
PARÁMETROS BÁSICOS

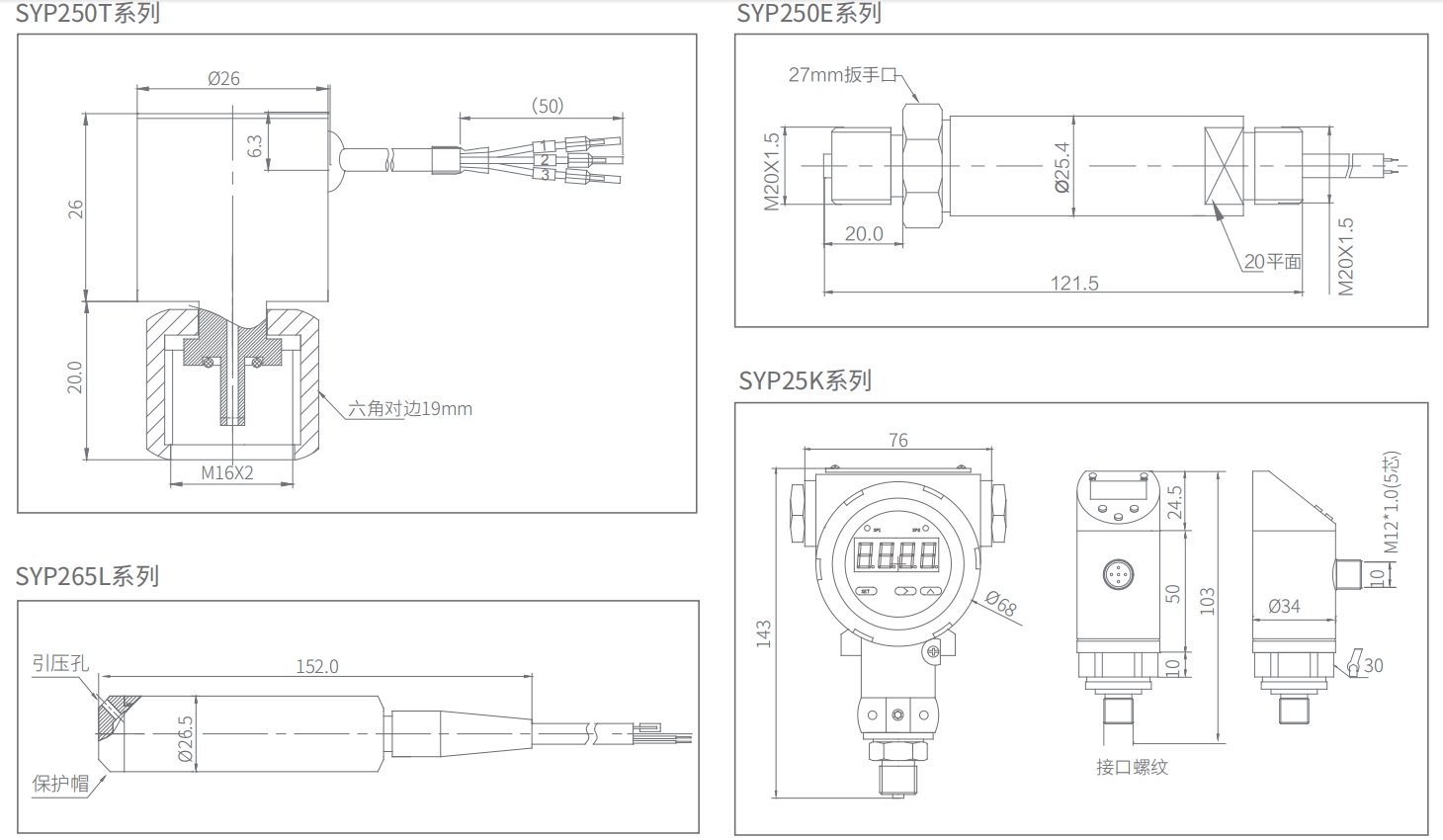

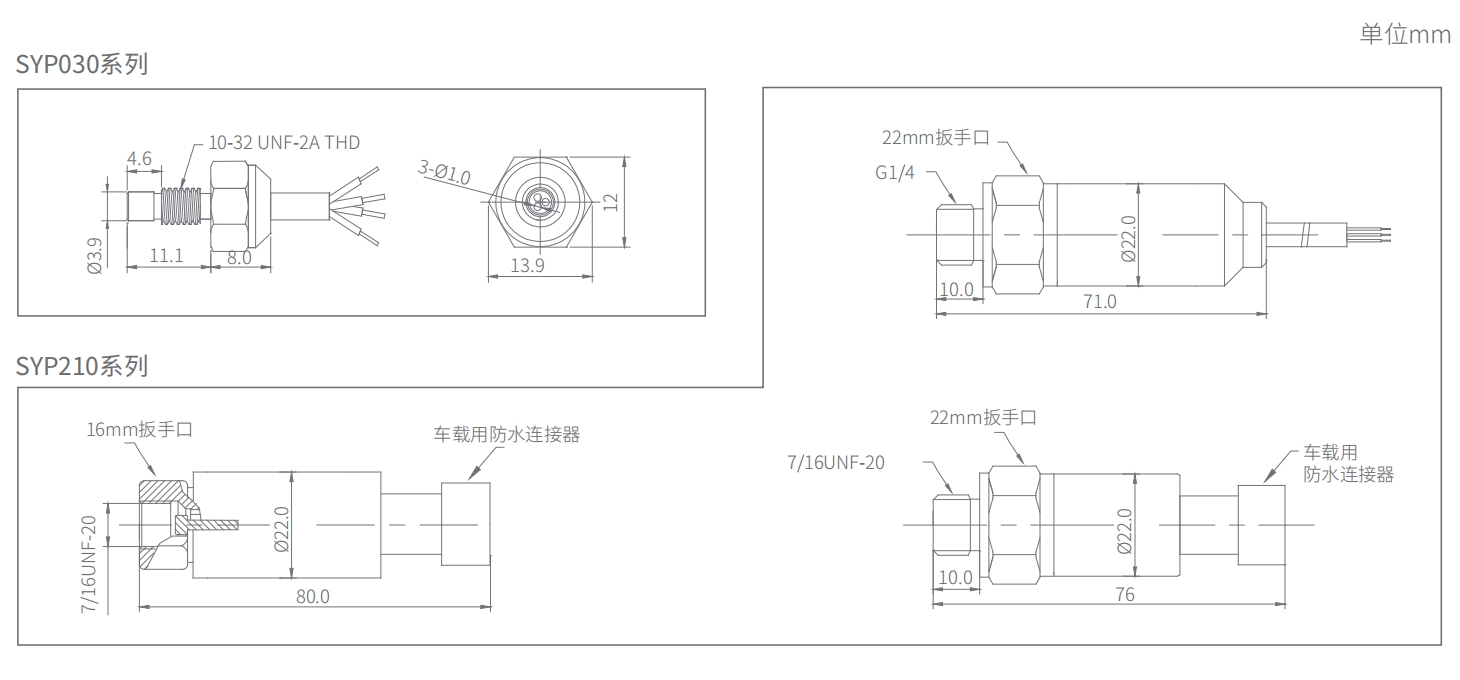

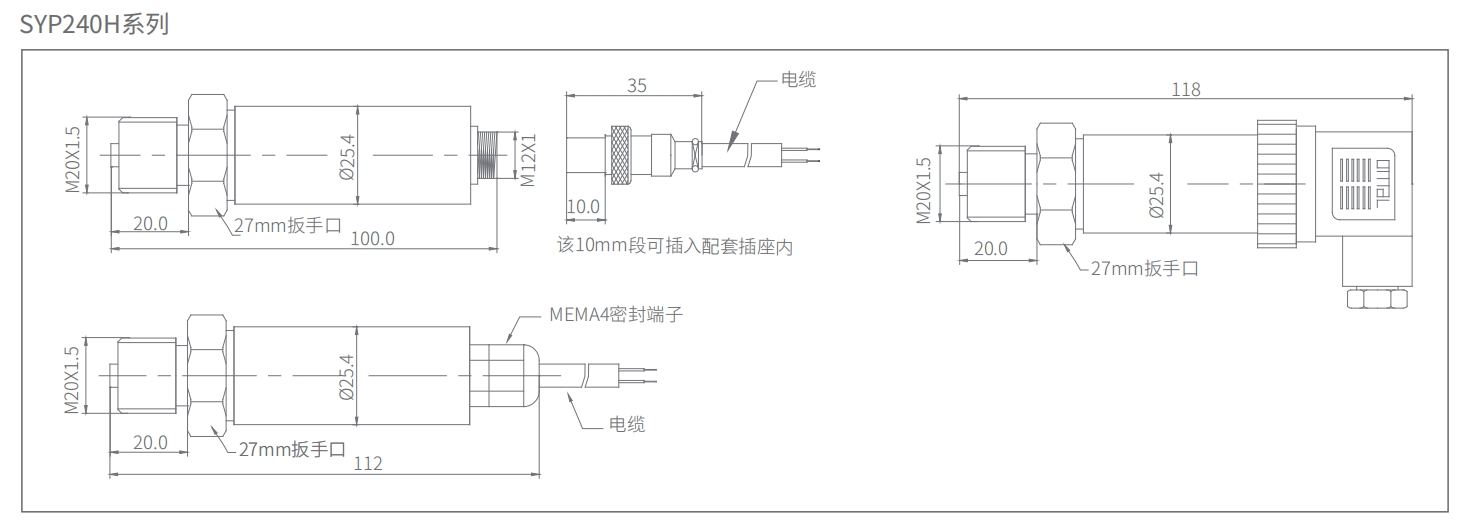

DIMENSIONES
