Sensores de ángulo
Los sensores de la serie SAHC son sensores de posición angular de contacto lineal de una sola pieza. Utilizan tecnología de efecto Hall, que utiliza un campo magnético generado por imanes permanentes para su funcionamiento. Proporcionan una variación lineal en la tensión de salida (proporcional a la tensión de entrada) correspondiente al ángulo de rotación del eje de entrada.
Sensor con salida lineal de 0° a 360°, no requiere compensación
-
Aplicaciones
-
Parámetros básicos
-
Dimensiones
-
Modelo
-
Solicitar una cotización
-
Productos relacionados
APLICACIONES
-
-

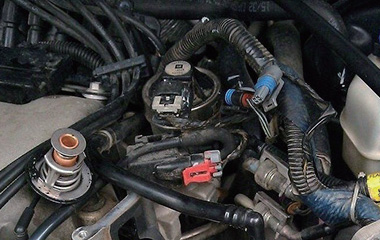

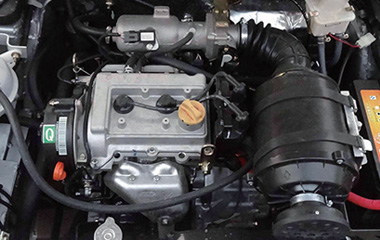

Shift Position Detection -

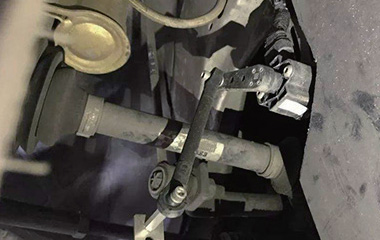

Vehicle Height Detection -

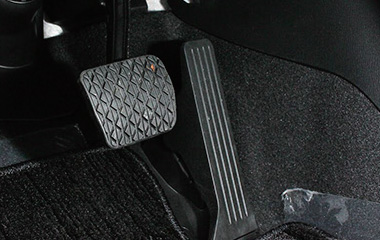

Gas Pedal Position Detection
PARÁMETROS BÁSICOS
| Modelo | Serie SAHC01-120 |
| Voltaje de entrada | 5,0 VCC ± 10 % |
| Ángulo de medición | 0~120° |
| Señal de salida | Opciones de salida analógica, PWM o SENT de 0,5 a 4,5 V disponibles. Rango de medición: de 5° a 85°. La salida es lineal del 10 % al 90 % del voltaje de entrada. |
| Función de sujeción de salida | 0° a 5°: 10% del voltaje de entrada 85° a 120°: 90% del voltaje de entrada |
| Linealidad de salida | ±3%FS |
| Material de la carcasa | Plástico reforzado con fibra de vidrio |
| Vida útil | Más de 10 millones de ciclos completos |
| Clasificación de protección | IP67 |
| Resistencia a la vibración | 1 g RMS axial, 5 g RMS horizontal, 8 g RMS vertical; 20 Hz a 2 kHz |
| Temperatura de funcionamiento | -40 ℃~+135 ℃ |
| Temperatura de almacenamiento | -40 ℃ ~ +150 ℃ |
| Método de cableado | Cableado de salida final |
