Un nuevo tipo de sensor de velocidad de rotación hacia adelante y hacia atrás

Un nuevo tipo de sensor de velocidad de rotación hacia adelante y hacia atrás, monitorea eficazmente el estado de descarga de barriles de camiones de concreto comerciales.

1.Monitoreo GPS de aplicaciones de sensores positivos y negativos.

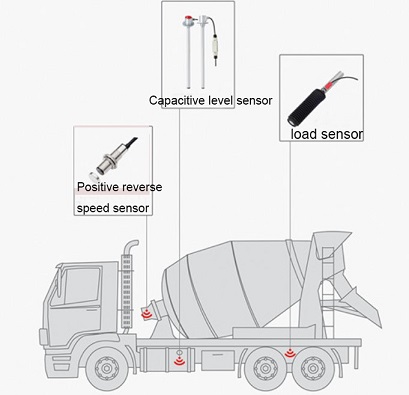

Se utiliza para monitorear el estado de mezcla, descarga y parada de camiones hormigonera (camiones de concreto comerciales, camiones cisterna de cemento); monitorear el estado de arranque, trabajo y parada del cepillo de barrido del camión de saneamiento; y cargar activamente al centro de monitoreo para realizar la mezcla remota del vehículo, descarga, monitoreo en tiempo real del estado de parada de rotación.

2. Estructura y principio del sensor

1.) Sensor tradicional positivo y negativo: Funciona según el principio de repulsión mutua del mismo polo del imán y atracción de polos diferentes. Cuando la polaridad del imán y del sensor es opuesta, el sensor genera un nivel bajo mediante la acción de los interruptores internos relacionados, debido a la atracción magnética. En la plataforma giratoria del depósito del vehículo, se instalan tres potentes imanes con una relación de posición de 1:2:3, y el terminal detecta el avance y el retroceso detectando el intervalo entre los niveles bajos generados.

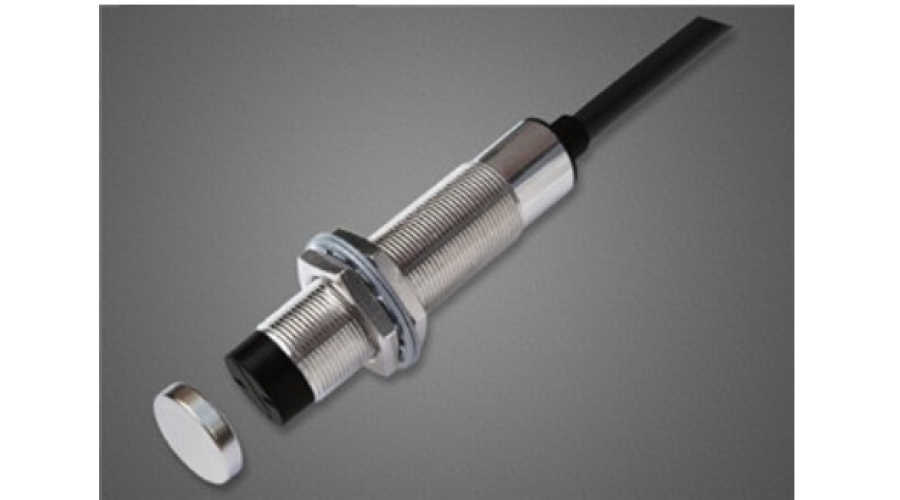

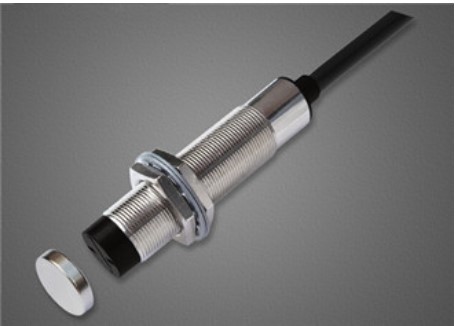

2.) El nuevo sensor GPS de avance y retroceso de Soway, desarrollado independientemente por Shenzhen Xinwei Technology, se monitoriza mediante el principio Hall. Dos imanes con polos magnéticos separados entre sí se fijan al eje y a la rueda, y la sonda del sensor monitoriza la superficie del arco de velocidad de rotación del imán. El sensor puede emitir señales positivas y negativas, así como señales de velocidad. En comparación con los sensores de velocidad positivos y negativos tradicionales, ofrece las ventajas de una fácil instalación, ausencia de falsas alarmas y una larga vida útil.

3. Pasos de instalación del sensor positivo y negativo

1.) Instalación del cableado: el sensor positivo y negativo también tiene cuatro cables, que son rojo, negro, azul y blanco.

2.) Instalación de imán potente: los dos imanes están dispuestos simétricamente, y el nivel N de un imán está orientado hacia el sensor y el nivel S del otro imán está orientado hacia el sensor.

3.) Posición de la sonda: la superficie de monitoreo de la sonda del sensor está orientada hacia el arco del imán.

4. Requisitos de fijación del sensor

1.) La sonda del sensor debe estar directamente en el centro del imán;

2.) La distancia entre la superficie de la sonda del sensor y la superficie del imán es de aproximadamente 1 cm;
