Aplicación del sistema de adquisición de datos de desplazamiento

1. Instrucciones del sistema:

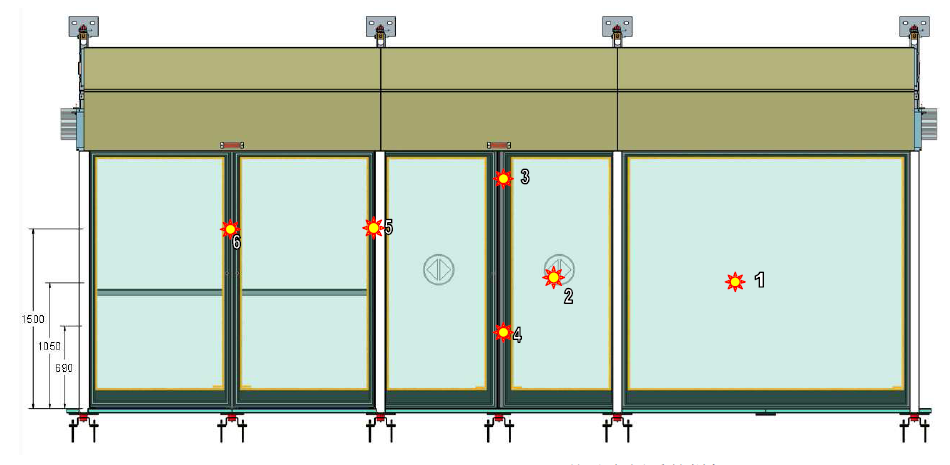

La medición de la deformación de la puerta mosquitera consiste en comprobar la deformación de una puerta corredera, una puerta fija, dos puertas de emergencia y su cubierta, bajo condiciones simuladas de presión de viento y carga. Véase la imagen a continuación:

2. Equipos de prueba

1) LVDT: 10-18 piezas, rango de carrera: 0-25 mm.

2) Soporte de soporte LVDT: 10-18 piezas.

3) Cable de datos: 10-18 piezas, 10 metros cada uno. Se utiliza para conectar el sensor de desplazamiento LVDT y el host de adquisición de señal.

4) Host de adquisición de señal: 1 unidad, se utiliza para monitorear señales de desplazamiento del sensor de 18 canales simultáneamente.

5) Cable de datos: 2 piezas, para transmitir los datos entre el host de adquisición de señal y la computadora portátil, de 2 metros de largo cada uno.

Sensores LVDT (con soporte) --- host de adquisición de señales --- computadora portátil

3. Pruebe el hardware y el software

1) Los 18 canales del host son independientes y cada uno cuenta con un indicador de señal. Durante la prueba de funcionamiento, el indicador del canal correspondiente se muestra en verde, lo que significa que el canal funciona correctamente; por ejemplo, si se muestra en rojo, significa que el canal presenta una anomalía y no se han recopilado datos.

2) El cliente puede restablecer el canal relacionado con interruptores de hardware.

3) El software monitorea los datos de 18 canales simultáneamente y muestra las formas de onda y los valores reales correspondientes en tiempo real. La interfaz incorpora el modo de disparo por botón, que comienza a funcionar al presionarlo y se detiene al presionarlo de nuevo. Los datos correspondientes se pueden exportar y reproducir.

4) La frecuencia de trabajo se puede ajustar de 0,1 s a 0,5 s.

5) Se puede establecer un valor alarmante.

6) Cada canal se puede restablecer a 0 mediante software técnico.

7) El valor en tiempo real se puede mostrar hasta 0,001.

Observaciones:

Aléjese de equipos con corrientes fuertes o con interferencias de corriente mientras utiliza estos sensores LVDT. Encienda el dispositivo y deje que se caliente durante 5 minutos antes de ejecutar el software para la recopilación de datos.
