Los sensores de desplazamiento magnetoestrictivos se pueden utilizar en grúas de muelle

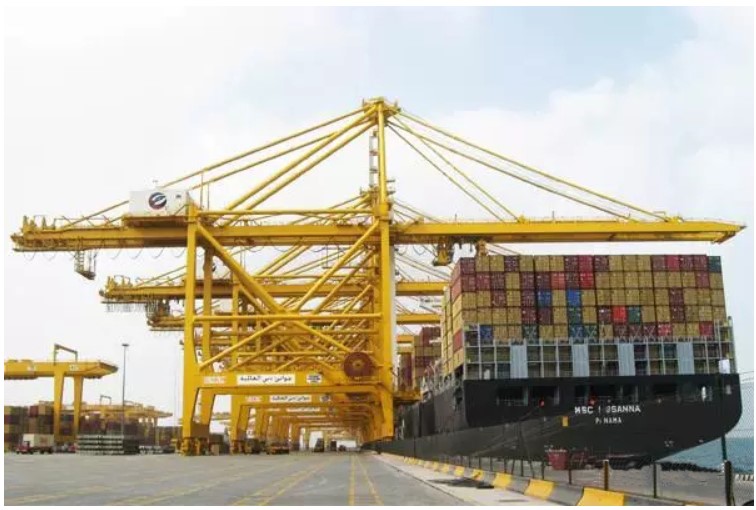

¿Qué es una grúa de muelle?
Grúa de muelle: También conocida como grúa portacontenedores de muelle o grúa puente, es un dispositivo utilizado para cargar y descargar contenedores en los barcos en los muelles de los puertos.
La grúa de muelle tiene cuatro mecanismos de accionamiento: el mecanismo de elevación principal, el mecanismo de cabeceo de la viga delantera, el mecanismo de tracción del carro y el mecanismo de desplazamiento del carro.
En la estructura de elevación principal, se instala un sensor de desplazamiento magnetoestrictivo en el sistema de inclinación/anti-colgamiento en la parte trasera de la viga trasera, y sus funciones principales son las siguientes:
1. El cable de elevación principal permite posicionar (inclinar) y proteger la cabina del spreader mediante el sistema hidráulico multifuncional. La inclinación del spreader se logra modificando la posición del cilindro hidráulico, extendiendo o acortando la longitud del cable para ajustar el ángulo de rotación del contenedor alrededor de los tres ejes de intercambio perpendiculares entre sí.
2. La función de protección de la cabina consiste en convertir la energía cinética del mecanismo de elevación, que gira a alta velocidad, en energía térmica y liberarla a través del sistema hidráulico una vez que la cabina se detiene completamente. Esto puede prevenir accidentes destructivos, como la rotura de cables, daños a la estructura de la grúa de muelle e incluso el vuelco o colapso.

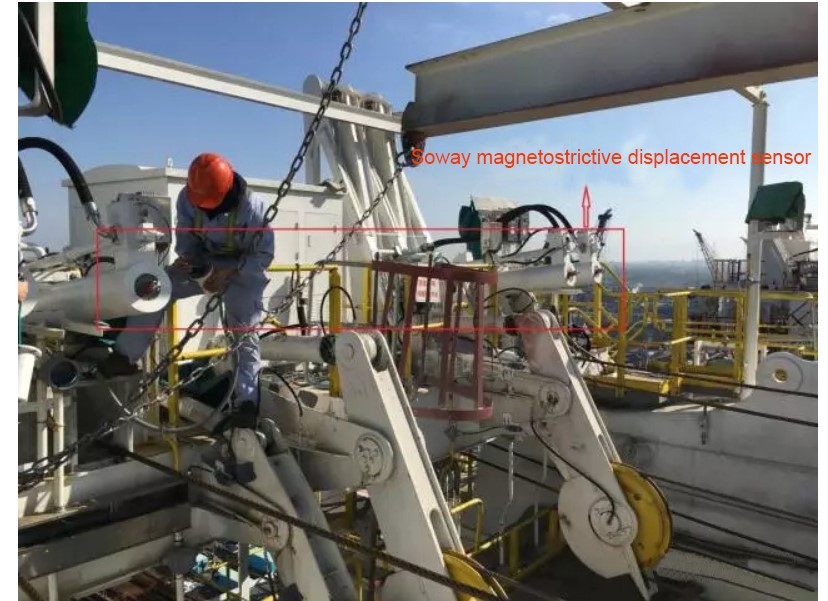

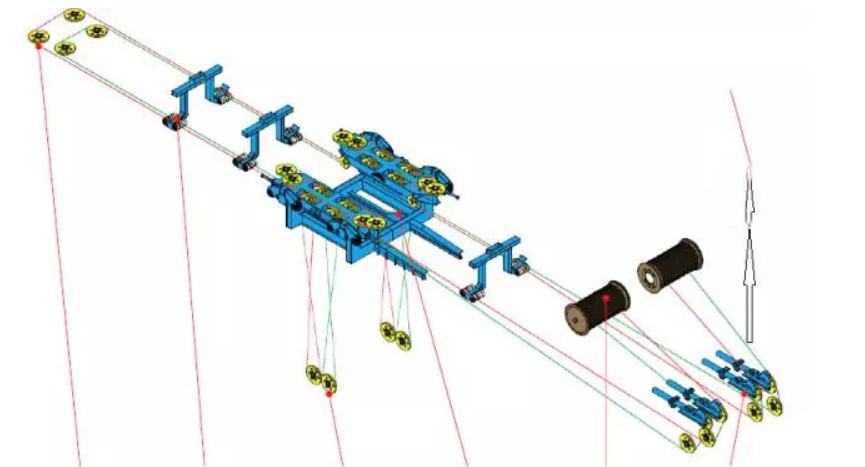

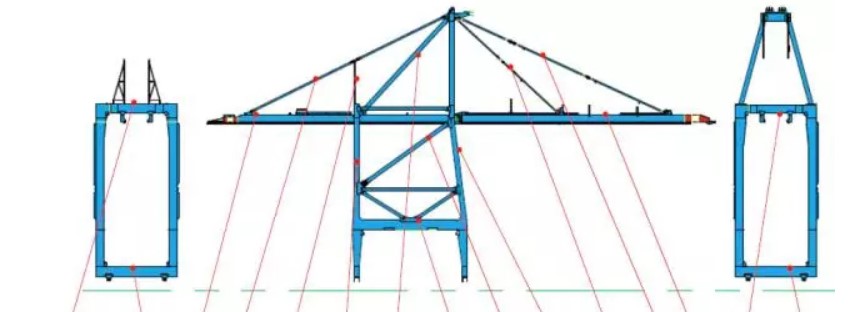

En el sensor Soway, el sensor de desplazamiento, generalmente instalado en el cilindro hidráulico, tiene una carrera de 1600 mm. Cuando el cilindro funciona en la posición mínima, cada cilindro hidráulico se extiende 800 mm. La carrera de 0 mm a 800 mm del cilindro de aceite se utiliza para la protección de la cabina, y la carrera restante de 800 a 1600 mm se utiliza para la inclinación del spreader y el ajuste de la longitud del cable. La ubicación de instalación del sensor de desplazamiento Soway es la siguiente:
